上海實干廠家生產的SGDF6100-EC多普勒管外夾裝式超聲波流量計專為測量封閉管道中含有一定固體雜質和氣泡的液體和漿狀物等介質的流量而設計。本款多普勒管外夾裝式超聲波流量計傳感器管外安裝，不與流體接觸，因此具有不受管道污垢及堵塞影響和安裝維護無需截流，斷管的特點，安裝快捷，檢定維修***。該款多普勒管外夾裝式超聲波流量計主要應用于城市污水處理廠、排水泵站***檢測及礦山、油田、冶金、化工、煉油、造紙、食品等行業的城市排水、工業廢水、生活污水、泥漿、紙漿、油水混合液等流量計量。

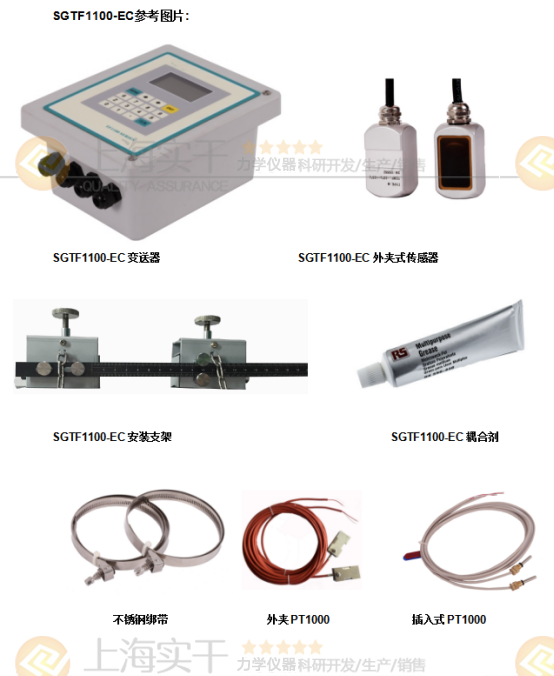

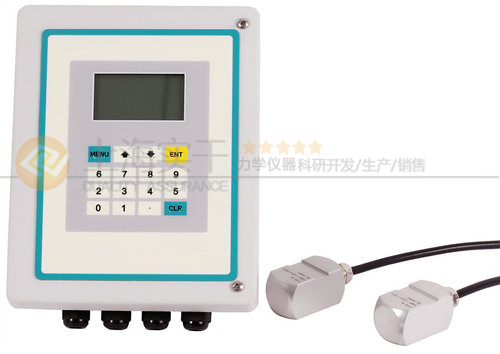

多普勒管外夾裝式超聲波流量計圖片






一、特點:



1. 非接觸式測量，安裝時無需斷管或停流。



2. 測量準確度0.5-2%FS。



3. 自適應信號增益調。



4. 可抗變頻器干擾。



5. 操作簡單，只需輸入內徑即可實現流量測量。



6. 瞬時流量和累積流量脈沖輸出及流量報警輸出。



7. 2行8位LCD，可顯示瞬時流量、累計流量、流速等信息。









 SGDF6100-EC多普勒管外夾裝式超聲波流量計,外夾式自來水超聲波流量計



二、應用:



上海實干廠家生產SGDF6100-EC多普勒管外夾裝式超聲波流量計主要應用于城市污水處理廠、排水泵站***檢測及礦山、油田、冶金、化工、煉油、造紙、食品等行業的城市排水、工業廢水、生活污水、泥漿、紙漿、油水混合液等流量計量。適用于鋼鐵、硬質塑料管等硬質管材，可以對多種管徑和壁厚的管內含有懸浮固體顆粒或氣泡的液體進行測量。








三、***指標:
變送器

測量原理	超聲波多普勒
可測流速范圍	0.05 - 12 m/s,雙向測量
重復性	0.5%
精度	0.5% - 2.0% F.S.
響應時間	2-60秒，任選
測量周期	500 ms
管徑范圍	40-4000 mm
可測流體	含量超過100ppm 的反射體( 顆粒或氣泡)，且顆粒   大小>100 微米
供電	AC: 85-265V   DC: 24V/500mA
安裝方式	壁掛式
防護等級	IP66
操作溫度	-20℃ 至 +60℃
殼體材料	玻璃鋼
顯示	2行8位LCD，8位瞬時流量、累積流量（可復位）
測量單位	體積/質量/速度：升，立方米，千克，米，加侖等 ；流量時間單位：秒，分，時，天；   累積流量倍率：E-2 ～E+6
通訊輸出	4~20mA, 繼電器，OCT
按 鍵	4個按鍵

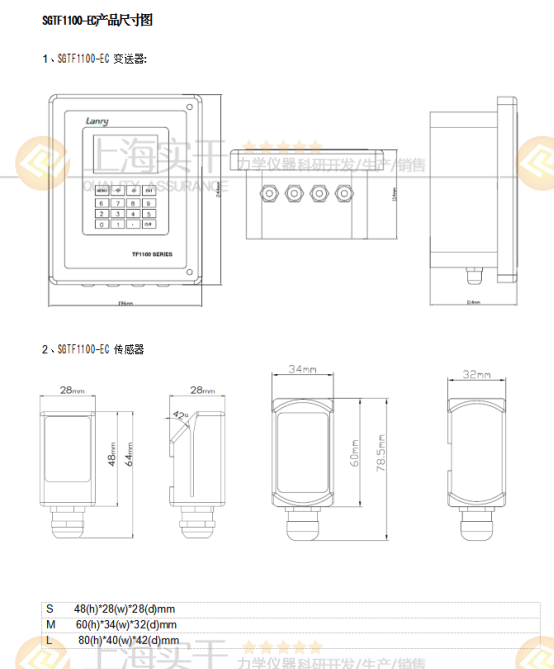

尺寸	244*196*114mm
重量	2.4kg


傳感器

防護等級	標準IP65，IP67，IP68 可選
可測流體溫度	標準傳感器: -35℃~80℃，短時間內可測溫度可達120℃
	高溫傳感器: -35℃~200℃，短時間內可測溫度可達 250℃
可測管道	D型（40-4000 mm）
傳感器尺寸	60(h)*34(w)*32(d)mm
傳感器材料	鋁合金（標準溫度傳感器）, 高溫傳感器（Peek）
線纜長度	標配 10m，其他長度可定做
